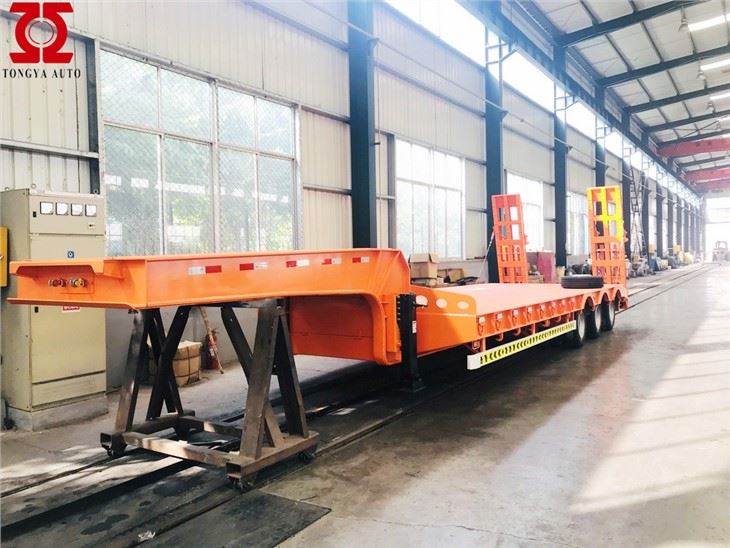

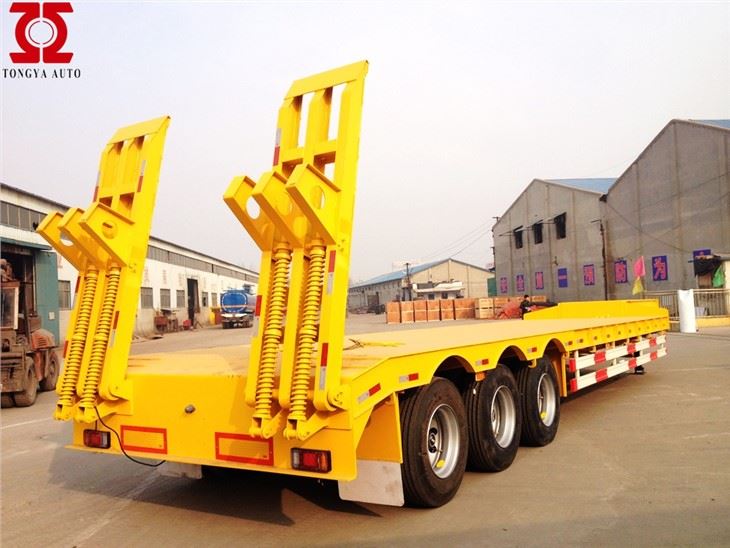

60tons Alçak Yataklı Treyler

Yükleme kapasitesi

60 ton

Toplam ağırlık

71,5 ton

Boyutlar:

Dış boyut

15000 * 3000 * 2950 mm
(Son boyutlar son tasarım çizimlerine bağlıdır)

Çerçeve:

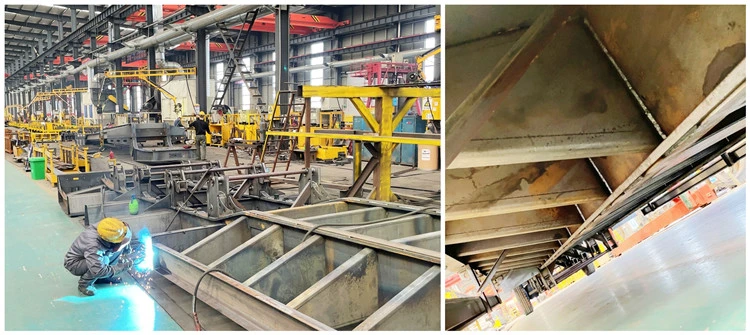

Tasarım/kaynak teknolojisi

Ağır hizmet tipi ve ekstra dayanıklılık tasarımı;
otomatik Daldırma Ark prosesleri ile kaynak.

Ana kiriş

Yüksek mukavemetli Q345B çeliği tercih etmek,
520mm derin kaynaklı I-kesitli uzun kirişler
Üst Flanş kalınlığı 20mm, genişlik 140mm;
Alt Flanş kalınlığı 25mm, genişlik 140mm.
Orta Flanş kalınlığı 12mm;

Çapraz kiriş

Ağır hizmet tipi Özel U çeliği

Yan kiriş

250mm yüksek I kiriş

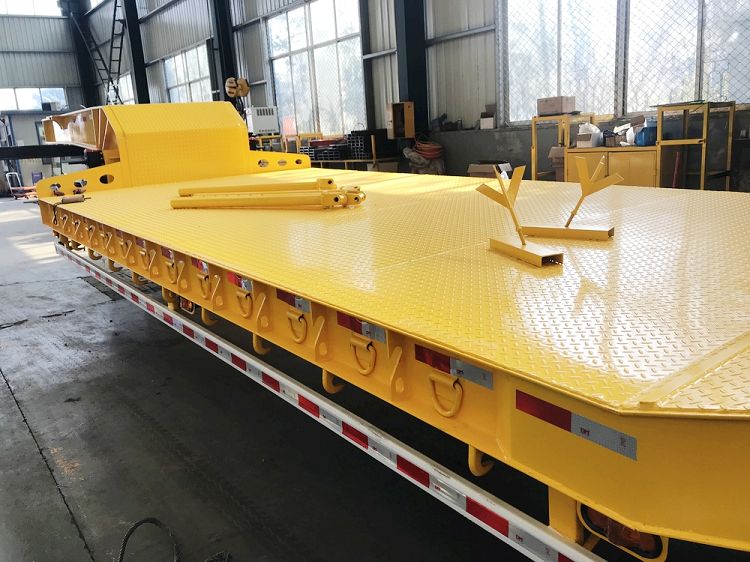

Kat

5 mm kalınlığında damalı plaka

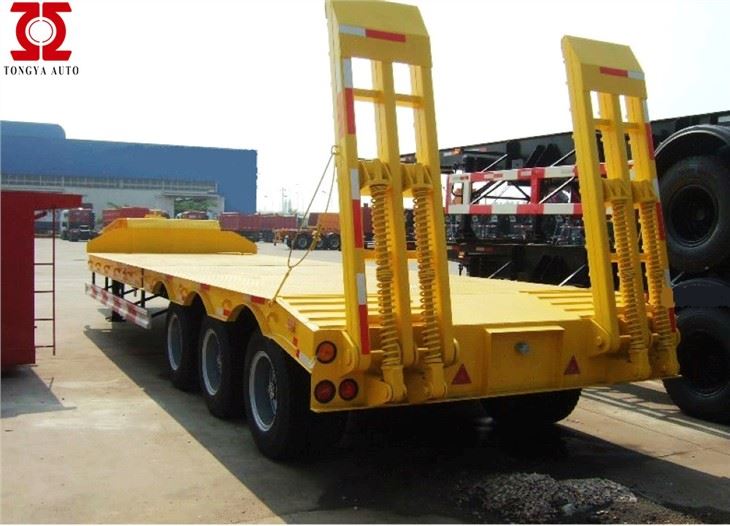

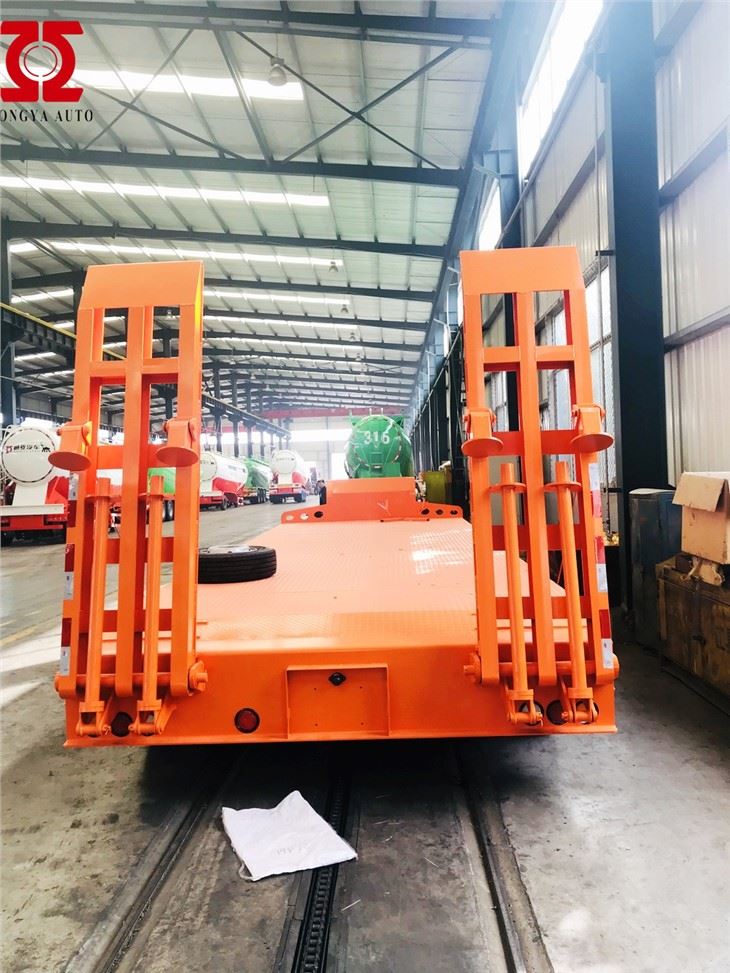

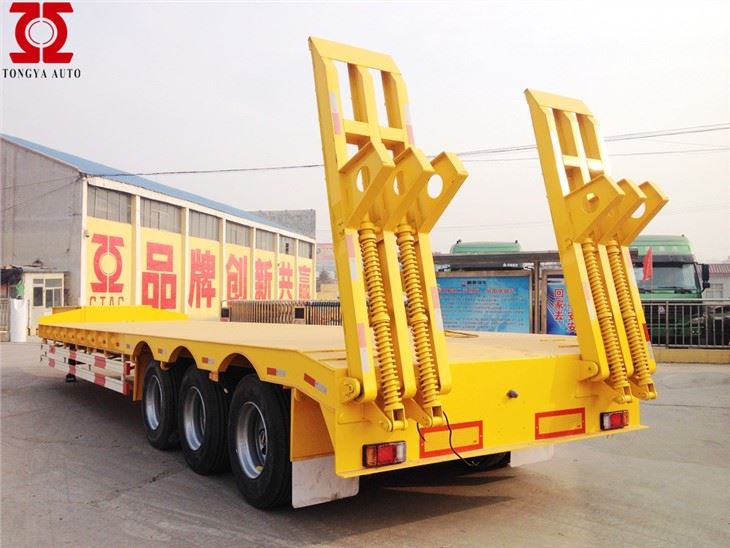

Arka merdiven (rampalar)

İki parça yaylı çelik merdiven, (Q345B çelik)

OEM parçaları:

Dingil

3 * 13T kapasiteli, FUWA markası (Çin'in en iyi markası)

Kral Pin

2.00 ''/3.5'' cıvata kral pimi, JOST marka

Süspansiyon

Ekolayzerli ağır hizmet tipi alttan süspansiyon,
Amerikan tasarımı (yüksek mukavemetli tip)

Çelik Yay

10 adet yaprak yay, 13mm kalınlık, 90mm genişlik

İniş ayakları

JOST markası, kum ayakkabılı manuel operasyon iniş ayakları

Lastik özellikleri

10.00R20, Üçgen marka (Çinli ünlü marka)

Rım

7.5 (Çinli ünlü marka)

Tekerlek sayısı

13 adet (bir stepne dahil)

Fren sistemi

WABCO röle vanası;
Dört çift ve iki tek fren odası;
İki adet ISO standardı bakır hava konnektörü.

ABS sistemi

Olmadan (Serbestçe seçilebilir,450 USD / set)

Elektrikli:

Bir adet 24V 7 pimli ISO 1185 soket; LED ışıklar

　
　
　
Çeşitli:

Resim

müşteri tarafından tavsiye edilen renk

Işaretleme

Standart

Yan Koruma

Standart

Yedek Lastik Taşıyıcıları

İki adet ağır hizmet tipi stepne taşıyıcı seti

Araçlar kutusu

Tek parça (1. 0*0. 5*0. 5m), kaz boynunun altında
(1 Lastik anahtar, 1 gudgeon manşon ve 1 krank çubuğu ile)

Not: Bahsedilmeyen tüm detaylar müşteri ile nihai onay olarak tasarlanacaktır.
