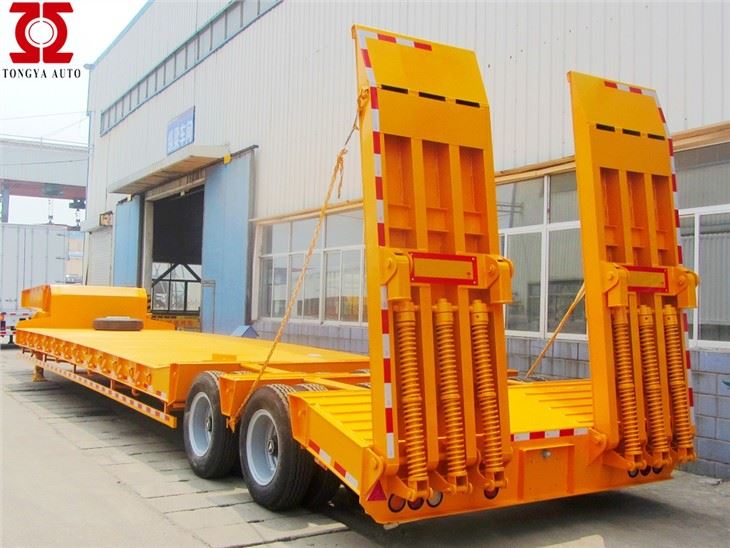

Düşük Boy Fragman

Yükleme kapasitesi

60 T

Toplam ağırlık

71.5 T

Boyutlar:

Dış boyut

15000*3000*2950 mm
(Nihai boyutlar, nihai tasarım çizimlerine bağlıdır)

Çerçeve:

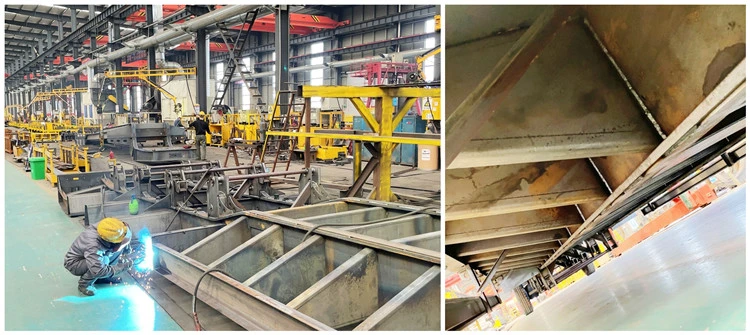

Tasarım/kaynak teknolojisi

Ağır hizmet tipi ve ekstra dayanıklılık tasarımı;
Otomatik Tozaltı Ark işlemleri ile kaynak.

Uzun far

Yüksek mukavemetli Q345B çeliği tercih etmek,
520 mm derin kaynaklı I kesitli ana kirişler
Üst Flanş kalınlığı 20 mm, genişlik 140 mm;
Alt Flanş kalınlığı 25 mm, genişlik 140 mm.
Orta Flanş kalınlığı 12 mm;

Çapraz kiriş

Ağır hizmet tipi Özel U çelik

yan kiriş

250mm yüksek I kiriş

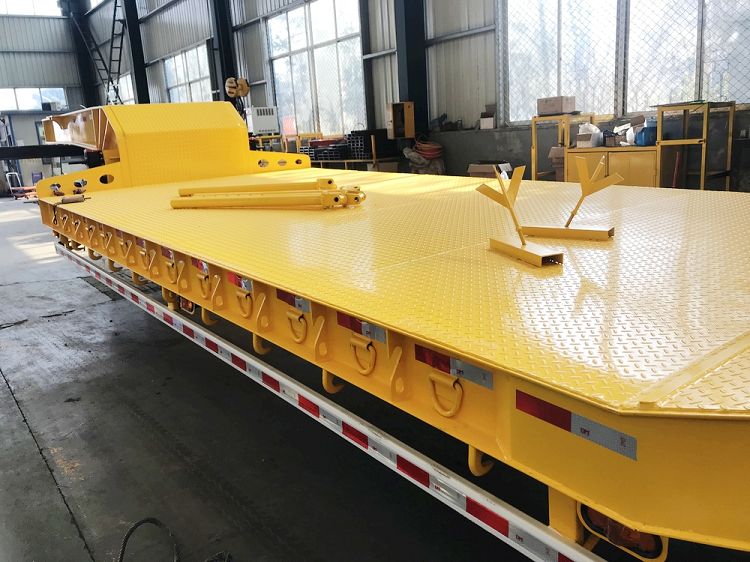

Zemin

5 mm kalınlıkta baklavalı kalın sac

Arka merdiven (rampalar)

İki adet yaylı çelik merdiven, (Q345B çelik)

OEM parçaları:

Aks

3 * 13T kapasite, FUWA markası (Çin'in en iyi markası)

Kral Pimi

2.00''/3.5'' cıvatalı kral pim, JOST marka

Süspansiyon

Ekolayzırlı ağır hizmet tipi undermount süspansiyon,
Amerikan tasarımı (yüksek mukavemetli tip)

Çelik Yay

10 adet yaprak yay, 13 mm kalınlık, 90 mm genişlik

iniş ayakları

JOST marka, kum pabucu ile manuel operasyon iniş ayakları

Lastik özellikleri

10.00R20, Üçgen marka (Çin'in ünlü markası)

jant

7.5 (Çin ünlü markası)

tekerlek sayısı

13 adet (bir yedek lastik dahil)

Fren sistemi

WABCO röle valfi;
Dört çift ve iki tek fren odası;
İki adet ISO standart bakır hava konektörü.

ABS sistemi

Olmadan (Özgürce seçilebilir, 450 USD/set)

Elektriksel:

Bir adet 24V 7-pin ISO 1185 soketi; LED ışıklar

　
　
　
Çeşitli:

Tablo

müşteri tarafından tavsiye edilen renk

İşaretleme

Standart

yan koruma

Standart

Yedek Lastik Taşıyıcılar

İki takım ağır hizmet tipi stepne taşıyıcı

Araçlar kutusu

Tek parça (1. 0*0. 5*0. 5m), kaz boynunun altında
(1 Lastik anahtarı, 1 geçme manşon ve 1 marş çubuğu ile)

Not: Belirtilmeyen tüm ayrıntılar, müşteri ile nihai onay olarak tasarlanacaktır.
